Цепные стропы из легированной стали: направляющая класса 80 и 100

Что такое цепные стропы из легированной стали?

легированная сталь цепные стропы представляют собой сверхмощные подъемные механизмы, предназначенные для промышленного применения, требующего прочности, долговечности и надежности в экстремальных условиях. Каждый строп состоит из соединенных между собой звеньев цепи из высокопрочной легированной стали с главным звеном вверху и концевыми деталями, такими как крючки, кольца или крючки, на рабочих концах. В отличие от синтетических альтернатив, цепные стропы из легированной стали не растягиваются, не изнашиваются и не разрушаются под воздействием острых кромок, абразивных поверхностей или повышенных температур, что делает их стандартным выбором для литейных, сталелитейных заводов, строительных площадок и тяжелых производственных предприятий.

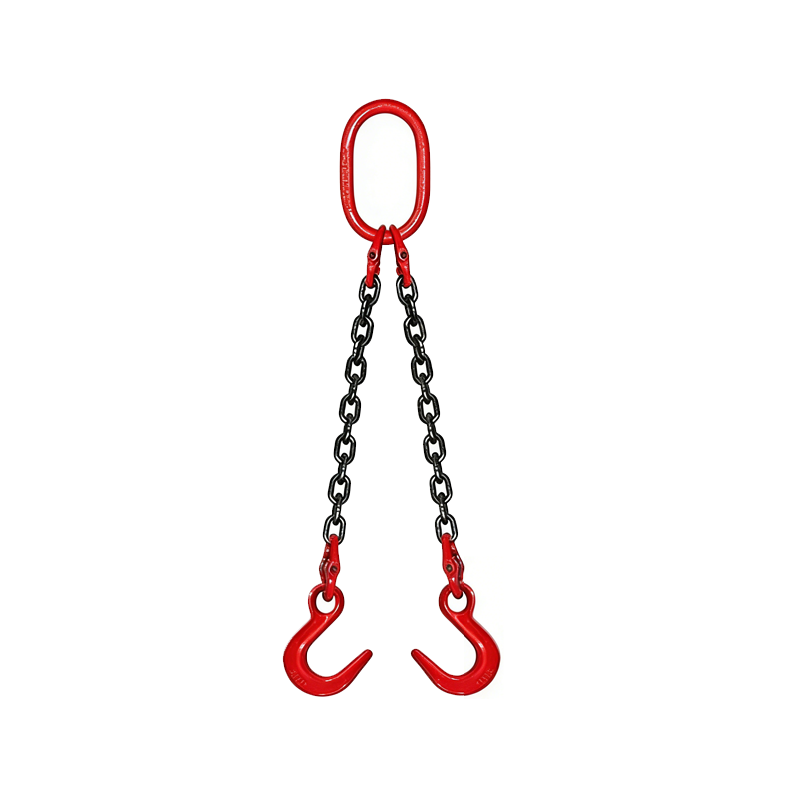

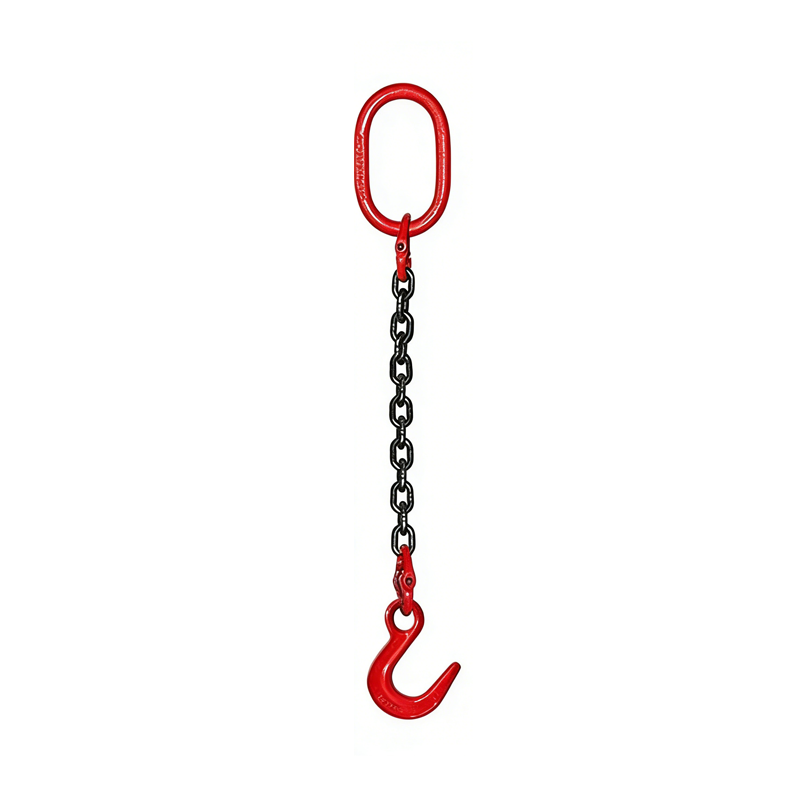

Цепные стропы доступны в четырех основных конфигурациях ветвей: одинарная, двойная, тройная и четыре лапы . Каждая конфигурация по-разному распределяет нагрузку и выбирается в зависимости от требований к форме, весу и балансировке поднимаемого объекта. Один слинг на одной ноге идеально подходит для простых вертикальных подъемов, а многоветвевые стропы обеспечивают превосходный контроль нагрузки при асимметричных или негабаритных грузах.

80-й класс против 100-го класса: понимание фундаментальной разницы

Класс цепного стропа означает минимальную прочность на разрыв по отношению к площади поперечного сечения цепи: более высокий класс означает большую прочность при том же диаметре. При выборе цепных стропов из легированной стали выбор между маркой 80 и маркой 100 является одним из наиболее важных решений, напрямую влияющих на пределы рабочей нагрузки, вес стропа и экономическую эффективность.

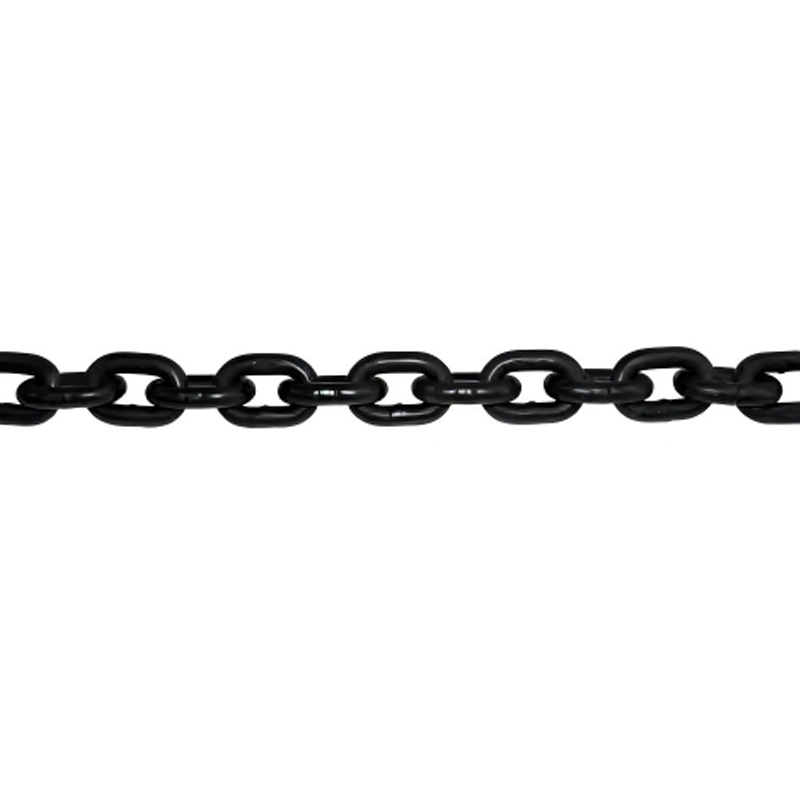

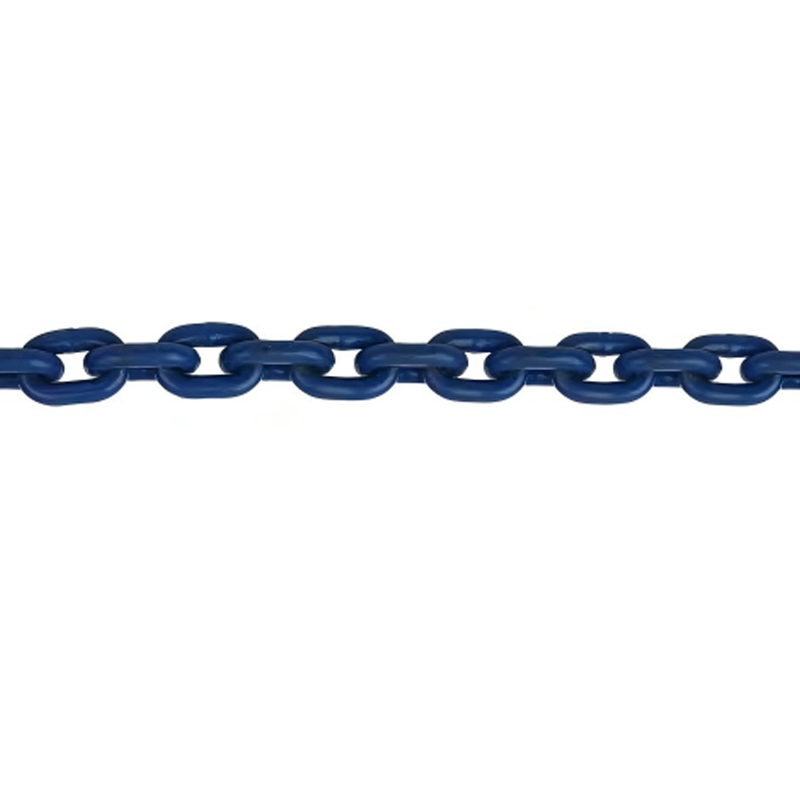

Цепные стропы класса 80 уже давно являются отраслевым стандартом и продолжают широко использоваться для подъема тяжелых грузов общего назначения. Они обладают превосходной прочностью, проверенной репутацией и широкой совместимостью с большинством такелажного оборудования. Однако цепные стропы класса 100 обеспечивают предел рабочей нагрузки примерно на 25 % выше при том же диаметре цепи, а это означает, что вы можете поднимать более тяжелые грузы с помощью более легкого и удобного стропа. Это особенно ценно в операциях, где ключевыми факторами являются усталость монтажника, скорость установки и грузоподъемность крана. Оба класса соответствуют стандартам EN 818-4, ASME B30.9 и GB/T 10051, обеспечивая полную отслеживаемость и сертификацию груза.

Подъем при высоких температурах: чем хороши цепные стропы

Одним из наиболее отличительных преимуществ цепных стропов из легированной стали по сравнению с альтернативами из синтетических или стальных канатов является их исключительная эффективность в качестве высокотемпературных подъемных стропов. Стропы из нейлона и полиэстера могут начать терять структурную целостность при температуре до 80°C, тогда как стропы из стальных тросов подвержены тепловой усталости и разрушению сердечника. С другой стороны, цепные стропы из легированной стали рассчитаны на непрерывное использование при температурах до 400°C с соответствующим снижением предельной рабочей нагрузки.

Согласно рекомендациям ASME B30.9, предельная рабочая нагрузка цепного стропа должна быть снижена при использовании в условиях высоких температур. Следующие сокращения применяются в качестве общих отраслевых рекомендаций:

• До 200°C: снижение WLL не требуется.
• От 200°C до 300°C: Уменьшите WLL на 10 %.
• От 300°C до 400°C: снижение WLL на 25 %.
• Выше 400°C: строп необходимо вывести из эксплуатации и пройти повторную сертификацию перед дальнейшим использованием.

Это делает цепные стропы из легированной стали единственным практичным вариантом для перемещения горячих заготовок на сталелитейных заводах, транспортировки расплавленных форм на литейных заводах и подъема в печи при производстве керамики или стекла. Крайне важно дать стропам остыть перед проверкой их после использования, поскольку воздействие тепла является накопительным – каждый высокотемпературный цикл постепенно влияет на долгосрочную рабочую нагрузку.

Окончательные аксессуары и варианты конфигурации

Универсальность цепных стропов из легированной стали еще больше расширяется за счет разнообразия доступных аксессуаров. Выбор правильного навесного оборудования так же важен, как и выбор правильного класса и количества ножек, поскольку неподходящее навесное оборудование может поставить под угрозу безопасность и контроль над грузом.

Распространенные типы концевых фитингов

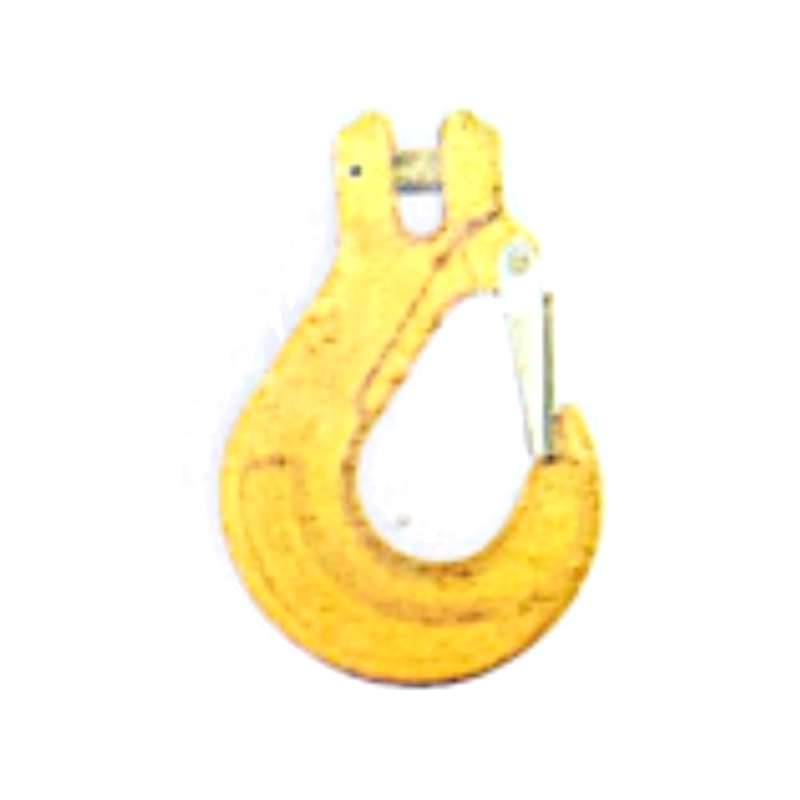

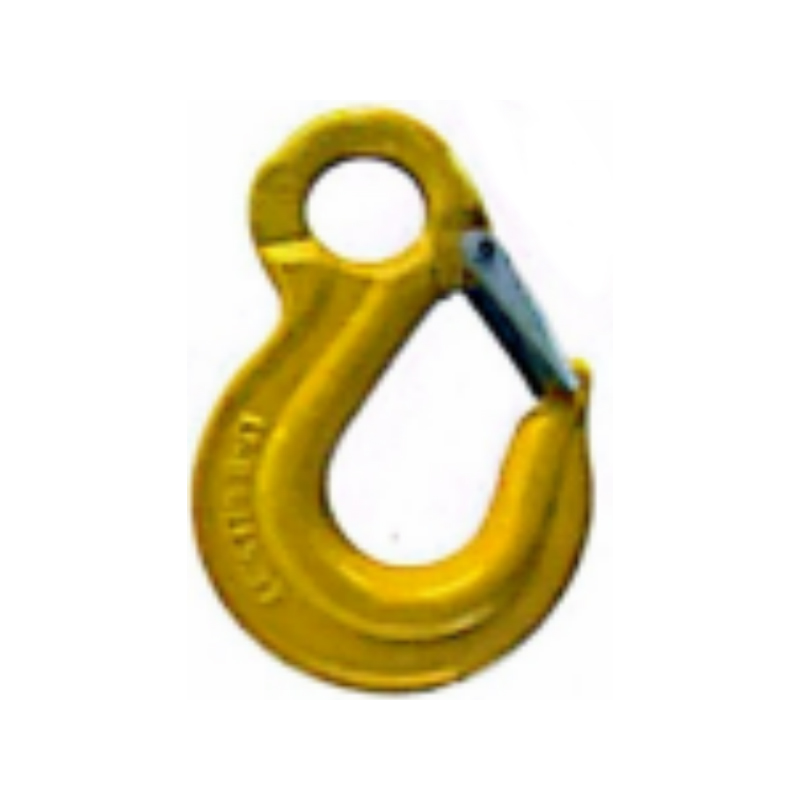

• Строп-крюк (скользящий крюк): Большие горловые крюки, обычно самоблокирующиеся, используемые для обычного подъема над головой. Подходит для большинства стандартных приложений.
• Самоблокирующийся крюк: Поворачивается в центре и автоматически фиксируется под давлением груза, предотвращая случайное освобождение во время подъема. Необходим для динамичных сред или сред с высокой вибрацией.
• Кастинговый крючок: Имеет очень большое горловину, предназначенную для размещения точек крепления громоздких грузов, обычно используемых в литейном производстве и при работе с расплавленным металлом.
• Захватить крючок: Он имеет узкую горловину, которая зажимается непосредственно между звеньями цепи, что позволяет сократить рабочую длину стропа без снижения номинальной грузоподъемности.
• Продолговатая основная ссылка: Верхнее кольцо, соединяющее все опоры с крюком крана или подъемником. Должен соответствовать правильной номинальной нагрузке для всей сборки.

Для многоветвевых стропов угол опор существенно влияет на предел эффективной рабочей нагрузки. Когда угол между ногами превышает 60°, напряжение в каждой ноге заметно возрастает. Всегда сверяйтесь с таблицей коэффициентов угла нагрузки, прилагаемой к сертифицированным цепным стропам класса 80 или 100, чтобы подтвердить правильную максимальную грузоподъемность для вашей геометрии подъема.

Стандарты сертификации: EN 818-4, ASME B30.9 и GB/T 10051.

Сертифицированные цепные стропы из легированной стали производятся и испытываются в соответствии с международно признанными стандартами, регулирующими свойства материалов, испытания пробной нагрузкой, маркировку и отслеживаемость. Понимание того, какой стандарт применим к вашему региону или экспортному рынку, имеет важное значение для целей обеспечения соответствия и страхования.

• ЭН 818-4: Европейский стандарт на цепные стропы с короткими звеньями общего назначения. Охватывает действующие классы, сборочные испытания, требования к маркировке и факторы безопасности. Обязательно для строп с маркировкой CE, продаваемых на рынках ЕС.
• АСМЭ Б30.9: Американский стандарт, регулирующий конструкцию, крепление, использование, проверку и техническое обслуживание строп, включая цепные стропы из легированной стали. Широко используется в промышленных операциях Северной Америки.
• ГБ/Т 10051: Национальный стандарт Китая на стропы подъемных цепей, охватывающий цепи с круглыми и короткими звеньями. Обязательно для строп, используемых при подъемных операциях, сертифицированных в соответствии с нормативными актами Китая.

Каждый совместимый строп имеет прочную паспортную табличку или этикетку с указанием типа стропа, серийного номера, размера цепи, класса, предела рабочей нагрузки и сведений о производителе. Такая полная отслеживаемость позволяет операторам и менеджерам по безопасности вести точные записи проверок и извлекать записи для каждого отдельного стропа в их инвентаре — требование правил OSHA и эквивалентных международных кодексов безопасности на рабочем месте.

Критерии проверки, технического обслуживания и вывода из эксплуатации

Регулярный осмотр не подлежит обсуждению для любой подъемной операции. Цепные стропы из легированной стали необходимо проверять перед каждым использованием и подвергать тщательной периодической проверке с периодичностью, определяемой частотой использования, серьезностью применения и применимыми нормами. Ключевые показатели того, что строп следует снять с эксплуатации, включают в себя:

• Износ звеньев цепи, превышающий минимально допустимую толщину, указанную производителем.
• Трещины, канавки или деформации в любом звене, главном звене или концевом фитинге.
• Растягивание отдельных ссылок более чем на 3 % от исходной длины.
• Идентификационные этикетки повреждены, неразборчивы или отсутствуют.
• Термическое изменение цвета, свидетельствующее о воздействии температуры выше 400°C, без последующей ресертификации.
• Химическая коррозия, коррозия или любое повреждение поверхности, нарушающее целостность звена.

Правильное хранение также продлевает срок службы стропа. Храните цепные стропы из легированной стали на специально отведенных крючках или стойках – никогда не на полу, где они будут подвергаться воздействию влаги, химикатов или движения транспортных средств. После использования в условиях высокой температуры дайте стропам полностью остыть, прежде чем сматывать их и хранить. Периодически смазывайте звенья цепи легким машинным маслом, чтобы предотвратить поверхностную коррозию, особенно при эксплуатации на открытом воздухе или при высокой влажности.

Выбор подходящего цепного стропа для вашего применения

Выбор правильного цепного стропа из легированной стали требует оценки нескольких взаимозависимых факторов. Используйте следующий контрольный список в качестве практической отправной точки перед размещением любого заказа или началом вывода средств:

• Вес груза и центр тяжести: Определите максимальную нагрузку и убедитесь, что максимальная нагрузка стропа с учетом угла опоры превышает ее с соответствующим запасом прочности.
• Рабочая температура: Если в работе используются горячие материалы или среда с температурой выше 200°C, потребуется высокотемпературный подъемный строп с цепью из сплава марки 80 или 100. Примените правильное снижение WLL.
• Конфигурация ножек: Одиночная нога для сбалансированных вертикальных подъемов; двух-, трех- или четырехветвевые стропы для широких, нестандартных грузов или грузов с несколькими приспособлениями.
• Тип концевого фитинга: Тип крючка или кольца подбирайте в соответствии с геометрией точки крепления груза и уровнем риска случайного расцепления.
• Стандарт соответствия: Подтвердите, какой стандарт — EN 818-4, ASME B30.9 или GB/T 10051 — требуется для вашего рынка или нормативной среды.
• Диаметр и длина цепи: Убедитесь, что размеры строп соответствуют геометрии вашей оснастки, без чрезмерного люфта или чрезмерного натяжения какой-либо опоры.

В случае сомнений проконсультируйтесь с сертифицированным инженером по такелажу или с технической командой производителя строп. Последствия использования цепного стропа недостаточного размера или неправильной спецификации серьезны: правильный выбор так же важен, как и правильное использование. Цепные стропы из легированной стали класса 80 и класса 100 представляют собой самые надежные в отрасли инструменты для сложных подъемных работ и при соблюдении правильных характеристик, дисциплины проверки и практики эксплуатации обеспечивают безопасную и повторяемую работу в течение тысяч циклов подъема.
